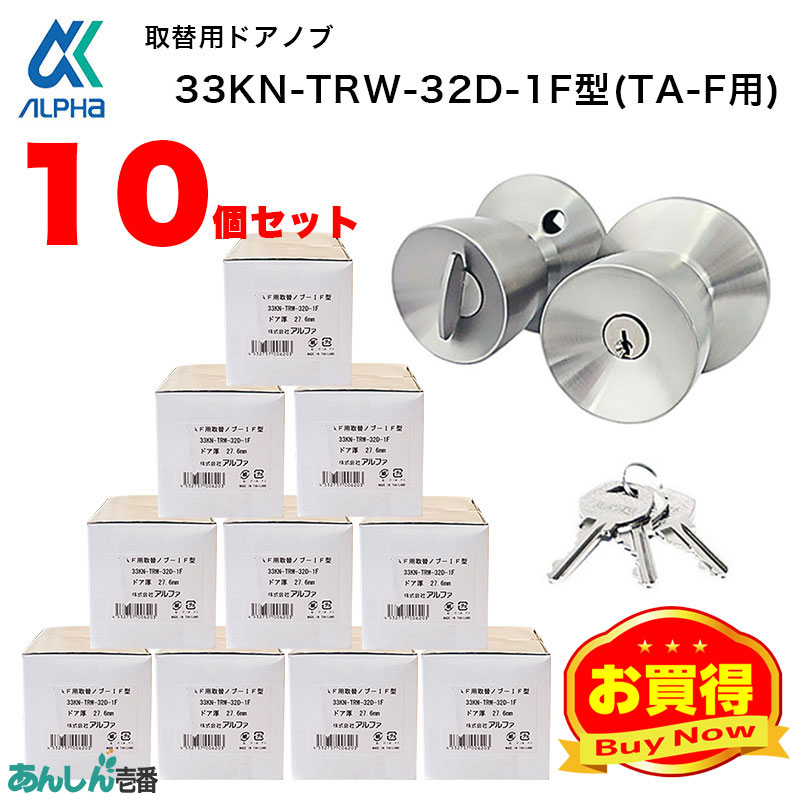

【商品紹介】ALPHA(アルファ)取替用握玉(ドアノブ)33KN-TRW-32D-1F型(TA-F用) 10個セット

【商品紹介】ALPHA(アルファ)取替用握玉(ドアノブ)33KN-TRW-32D-1F型(TA-F用) 10個セット

ALPHA(アルファ)TA-F用!まとめ買いでお買得!

ALPHA(アルファ)ピンシリンダータイプのTA-F用ドアノブです。対応ドア厚は27.6mmです。取付けビスピッチは44mmの固定です。

ALPHA(アルファ)取替用ドアノブTA-F用

アルファTA-F
ALPHA(アルファ)ピンシリンダータイプのTA-F用ドアノブです。対応ドア厚は27.6mmです。取付けビスピッチは44mmの固定です。
座の上からビス止めするタイプ

ドアノブの固定は、ドアノブの台座の上からビス止めするタイプです。

取替可能な握玉(ノブ)について

下記の条件全てに当てはまる握玉(ノブ)で取替が可能です。

◆CHECK1 適合メーカー

ALPHA(アルファ)TA-F用です。

◆CHECK2 錠ケースのタイプ

ドアノブの形状 取替不可
上記画像のようにデットボルトとラッチボルトが別々のタイプとデッドボルトとラッチボルトが一体型のタイプの両方が取替可能です。 上記画像のようにデッドボルトが無いモノロック(円筒錠)は取替ができません。モノロック(円筒錠)はノブの中にシリンダーが組み込まれており、一般的にノブの中央にプッシュボタンが付いている室内扉用です。

◆CHECK3 ドアの厚み

[*movie=5vYz4PETjuY,扉厚の測り方!,,*]

ドア厚扉厚27.6mmのドアに対応します。
詳しくはこちら⇒ドア厚の測り方


◆CHECK4 ビスピッチ

取替が可能
握り玉を外します。室内側の根元の部分を反時計回りに回すと大体の握り玉は外れます。
TA-Fビスピッチ
台座のネジ穴の真ん中から真ん中の長さ(この長さ部分)が44mmであれば取替可能です。


◆CHECK5 スピンドル(半月板)の幅

スピンドル幅の計測
取り外した握玉のスピンドル(半月板)の幅が14mmであれば適合します。スピンドル幅が16mmの場合は取替できません。
スピンドル幅16mmはこちら⇒ALPHA(アルファ)取替用握玉(ドアノブ)33KN-TRW-32D-1型

交換の手配について

もし、お客様での交換が不安な場合は、弊社から取替の手配をすることも出来ます。
詳しくは下記をご確認ください。

セット内容セット内容

※交換を依頼される方は左の画像をクリックし、商品と一緒にご注文ください。取付施工などについての詳しい内容は右の画像をクリックしてください。

ご購入時のご注意

  • 適合の商品かご不安な場合は、お電話、もしくはメールにてご確認いただきましてからご購入ください。
  • ドアの厚みは27.6mmに対応いたします。

取付け方法

取付け方法
図はイメージになります。本商品は握り玉のみで錠ケースは付属しておりません。

寸法図

寸法図
