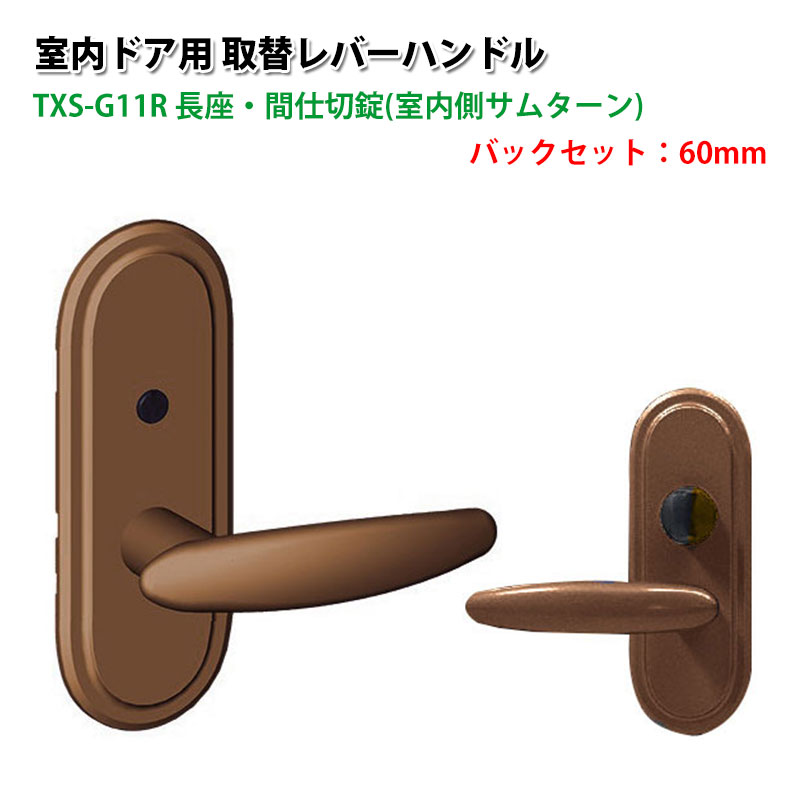

【商品紹介】TOMFU(トムフ)室内用取替レバーハンドルTXS-G11R 60mm メタリックアンバー

【商品紹介】TOMFU(トムフ)室内用取替レバーハンドルTXS-G11R 60mm メタリックアンバー

室内からサムターンでロックできる取替レバーハンドル

ドア錠は消耗品で使っているうちに性能維持が難しくなります。レバーハンドルが「がたつく」「垂れ下がる」「ラッチを引き込まない」「異音がする」等の症状が現れたらお取替えのサインです。また、ドアノブから操作性のよいレバーハンドに交換をお考えの方におすすめの取替レバーハンドルです。TXS-G11Rは、室内側からサムターンでロックできるタイプです。

室内からロックできる取替レバーハンドル

TOMFUシリーズ
ドア錠は消耗品で使っているうちに性能維持が難しくなります。レバーハンドルが「がたつく」「垂れ下がる」「ラッチを引き込まない」「異音がする」等の症状が現れたらお取替えのサインです。

また、ドアノブから操作性のよいレバーハンドに交換をお考えの方におすすめの取替レバーハンドルです。TXS-G11Rは、室内側からサムターンでロックできるタイプです。

※こちらのレバーハンドル(間仕切錠)は、ドアに直径21mmの貫通穴を開ける必要があります。

5つの機能を搭載したTOMFUシリーズ

T チューブラ錠をより強化したTXS錠

TXS錠
TOMFUは、家庭に数多く普及しているチューブラ錠をより強化。
TXS錠は安心安全なフェイルセーフ設計です。

O 誰でも簡単に固定できるワンタッチレバー

ワンタッチレバー
独自設計のレバーハンドルはワンタッチ取付け可能で、しかも緩みません。もうドライバーは要りません。あっという間にカンタン設置。

M マルチ対応補強座

マルチ対応補強座
多くの既存錠からの取替えに対応。たくみな他社対応設計を踏襲。
切欠穴は21mm、24mmに対応。
多くのドアの切欠き穴を隠して取り付けられます。

F フェイルセーフ

フェイルセーフ
必ず解錠状態で停止。内部機構が破損しても開扉できるように設計。
閉じ込めなどの事故を未然に防げます。

U ユニバーサルデザイン

ユニバーサルデザイン
大きいツマミを採用、座カバーは大きさを感じさせない「表面角丸処理」で、どなたにも使いやすいユニバーサルデザインに仕上げっています。

寸法図

トムフレバーハンドル寸法図
取替をご検討の際は上の図面の寸法をご参照の上、既存の金物のサイズをご確認ください。

今ついている錠前をご確認ください

円筒錠

一般的な円筒錠は、左図の形状で、バックセット(A寸法)は、通常60mmです。


チューブラ錠

レバーハンドルでも、錠前(チューブラ錠)が左図の状態であれば、取替可能です。バックセット(A寸法)は、通常51mmです。

サイズをチェックしてください

サイズをチェック

錠前をはずした状態でドアの上図1〜5を測ってください。下記のサイズでしたらそのまま取替できます。

※TXS-G11R(間仕切錠)は、ドアに直径21mmの貫通穴開けが必要です。

  1. 扉厚:30〜40mm
  2. バックセット:60mm・51mm
  3. フロントサイズ:H58mm×W22.5mm・H58mm×W25mm
  4. 扉側面の穴の径:φ21mm・φ24mm
  5. 扉正面の穴の径:φ55mm以内

製品仕様

品名 TOMFU(トムフ)室内用取替レバーハンドル
品番 TXS-G11R-60-MS(バックセット:60mm・仕上:メタリックシルバー)
TXS-G11R-51-MS(バックセット:51mm・仕上:メタリックシルバー)
TXS-G11R-60-MG(バックセット:60mm・仕上:メタリックゴールド)
TXS-G11R-51-MG(バックセット:51mm・仕上:メタリックゴールド)
メーカー 株式会社長沢製作所
材質 亜鉛合金
標準扉厚 30〜40mm
