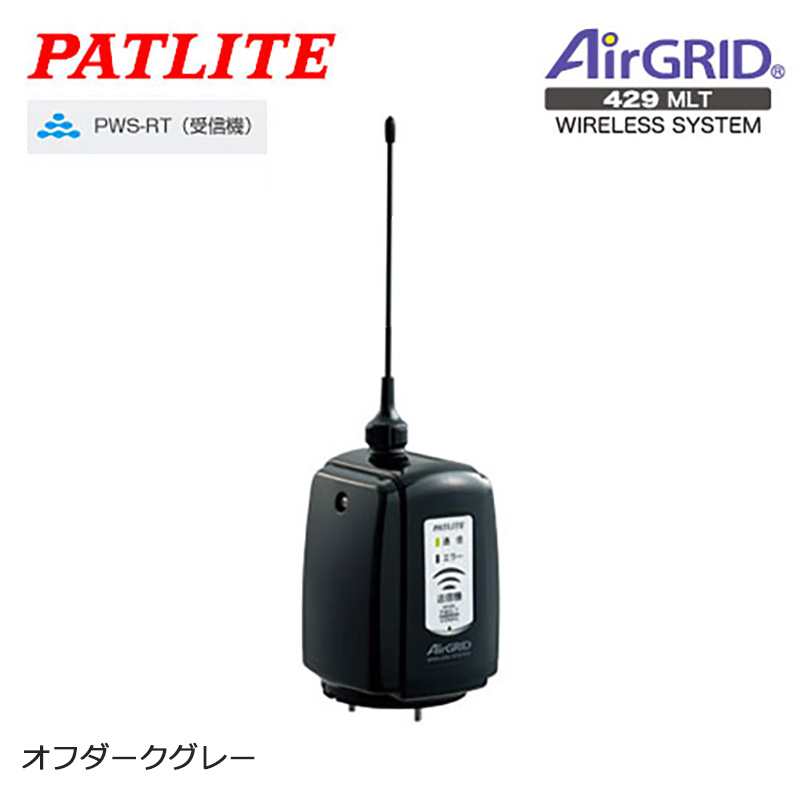

【商品紹介】ワイヤレスコントロールユニットPWS-RT(受信機) オフダークグレー

スイッチ・リレーなど機器からの異常出力、センサからの接点出力など送信機に入力された信号を、特定小電力無線を使って送信し、受信機に接続された回転灯・電子音報知器などを操作することができます。
※このワイヤレスコントロールユニットは、送信機と受信機で構成されています。送信機と受信機をセットでお求めください。

受信機：出力5点・リレー接点出力1点

回転灯や電子音報知器などの電源制御製品を直接接続することができます。
※外部電源供給時のみ使用できます。

屋外設置可能

防まつ構造IP54(※)により屋外設置が可能です。
※直取付時、または壁面取付ブラケット使用時

乾電池でも動作可能

外部電源(DC12-24V)に加え、単3アルカリ乾電池でも駆動できます。
※電池駆動の場合、使用制限があります。
※電池は付属しておりません。

配線が簡単

スクリューレス端子台を採用しており、配線時に特別な工具は必要ありません。

独自のマルチポップ機能で信頼性向上

送信機と受信機を合わせて、1周波数あたり30台までの通信が可能

動作モード

信号の入力間隔の制限

送信機・受信機の構成および、設定内容に応じて、入力間隔時間(t)を規定しています。すべての信号入力は、入力間隔時間(t)以上としてください。入力間隔が短い場合、入力信号が正しく受け付けられない場合があります。

同一周期で繰り返し信号入力する際は、入力間隔時間(t)の2倍以上の時間を確保してください。入力信号が正しく受け付けられない場合があります。

設定に関する制限

配線例

※実際の取付けに時には、必ずワイヤレスコントロールユニット総合取扱説明書・接続する製品の取扱説明書を熟読してから、作業をおこなってください。
※1　ACアダプタは、オプション品を設定しています。
※2　外部からのDC電源、またはスイッチング電源は、下式の容量以上ものが必要です。
必要容量(W)＝DC駆動製品の消費電力＋1.5W(本製品の消費電力)
