【商品紹介】MIWA(美和ロック)交換用URシリンダーRA用 ST色(MCY-169)

【商品紹介】MIWA(美和ロック)交換用URシリンダーRA用 ST色(MCY-169)

U9シリンダーと同等の優れた防犯性能の住宅専用のシリンダー

MIWA交換シリンダーRA用です。【適合刻印の例】85RA 82RA

住宅専用のシリンダー

タンブラーは9列9枚で5段変化のものを使用、2種のキーウェイ形状を採用していますので、カギ違いの数は、7,031,250通りにもなります。

U9シリンダーと同等の優れた防犯性能

安全性に優れたロータリータンブラーに加え、タンブラーが9枚、キーの切り込み深さが5段変化となり、耐ピッキング性能は、U9シリンダーと同等です。

優れた耐久性

タンブラーはリン青銅製ですので、耐磨耗性に優れ、シリンダー寿命がさらに向上。

MIWA URシリンダーの原理

URシリンダー図1キーを抜き取った状態では、ロッキングバーがスプリングによって外筒の溝に押し付けられています。またタンブラーはタンブラーバネによって矢印の方向へ押されています。この状態で内筒を回転させようとしても、タンブラーに阻まれて、ロッキングバーは上方へあがることができず、内筒を回転させることができません。


URシリンダー図2標準の合鍵を差し込むと、タンブラーはキーの刻みによって押され、切欠きがロッキングバーの上方にくるまで回転、整列します。この状態で内筒を回転させようとすると、溝とロッキングバーとのテーパーによって、スプリングに抗してロッキングバーが上方に押し上げられ、内筒を回転させることができます。

スペアキーは3本を標準装備

スペアのキーが3本付属しています。キーはリバーシブルタイプのため、挿入時にキーの向きを持ち替える必要はありません。

現在のケースの型番について

面付けタイプの型番の調べ方ドアの内側の表面に錠がついているタイプを面付け錠といいます。
面付け錠の場合はほとんどの場合、ケースの前面部分に刻印があります。
下記の表に、お調べいただいた型番があり、上記の特徴やサイズに適合するものであれば、お客様のドアにつけられている鍵(ケース)は、『MIWA・RAタイプ』です。

85RA 82RA

ご注意!ドアの厚みもお調べください!

[*movie=5vYz4PETjuY,扉厚の測り方!,,*]

ドア厚の測定場所

交換用シリンダーには適合するドアの厚みもあります。
詳しくはこちら⇒ドア厚の図り方
こちらのシリンダーの適合扉厚は35〜38mmです。

シリンダー錠ご購入時のご注意

  • 当商品は、初期不良の場合を除き、一切の返品・交換をお受けできません。適合を十分ご確認の上、お求めください。
  • 適合の商品かご不安な場合は事前にお問い合わせください。
  • ドアの厚みは35〜38mmに対応いたします。

もし、お客様での交換が不安な場合は、弊社から取替の手配をすることも出来ます。
詳しくは下記をご確認ください。

セット内容 width=

※交換を依頼される方は左の画像をクリックし、商品と一緒にご注文ください。取付施工などについての詳しい内容は右の画像をくりっくしてください。

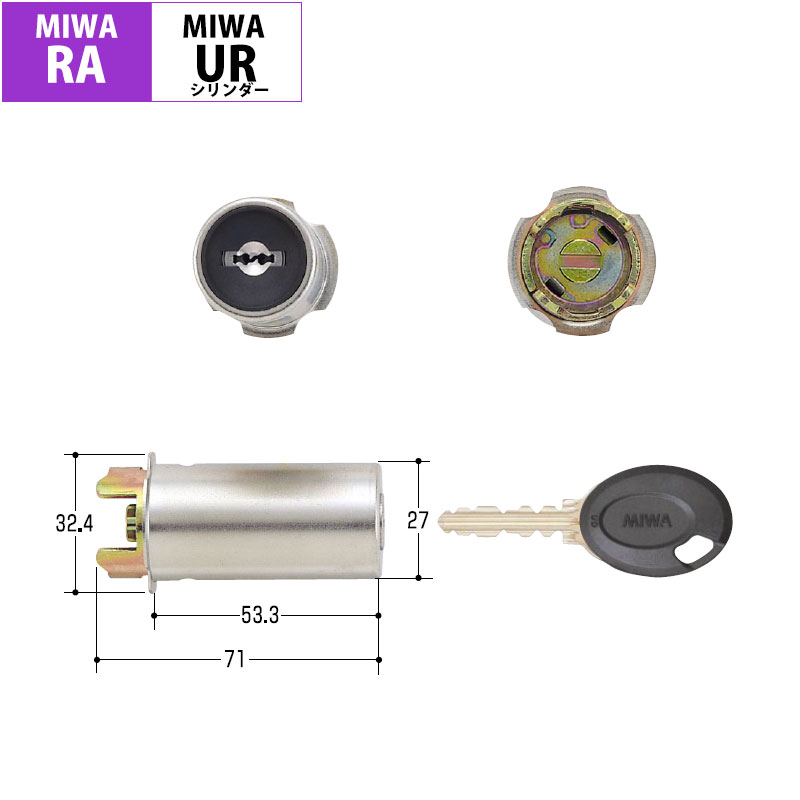

仕様

シリンダー URシリンダー
カギ違い数 7,031,250通り
耐ピッキング性能 10分以上
対応扉厚 35〜38mm
カラー ST(ステンレスヘアーライン)
付属スペアキー本数 3本
