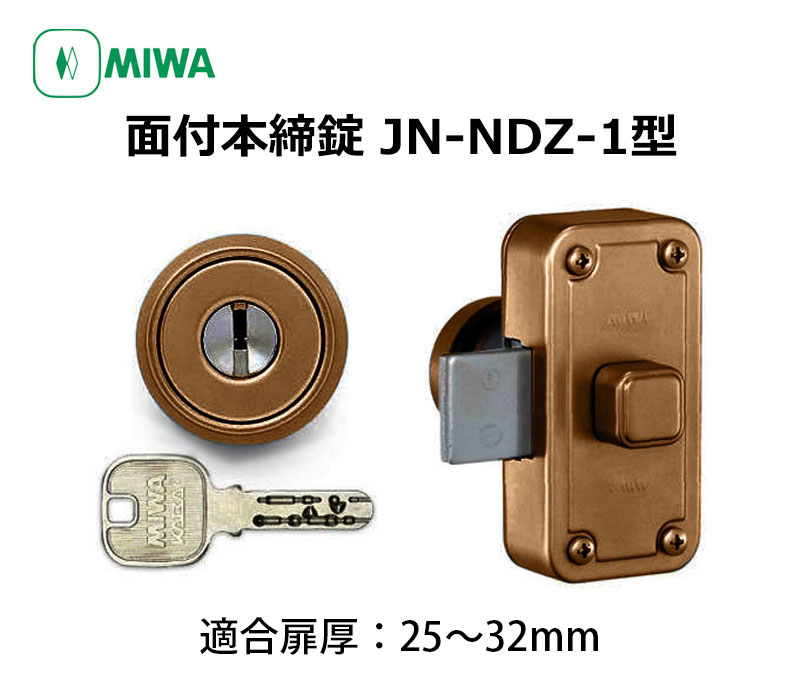

耐久性にすぐれた面付本締錠
面付本締錠とJNシリンダーのセットです。面付本締錠は、点検口や間仕切錠として最適の設計です。JNシリンダーは、4段変化の水平ピンが2列11本、2段変化の斜めピンが2列10本計21本の組合せにより、カギ違いの数は172億通りにもなります。精度の高い斜めピンの採用により、耐ピッキング性能に優れています。
耐久性にすぐれた面付本締錠
面付本締錠とJNシリンダーのセットです。面付本締錠は、点検口や間仕切錠として最適の設計です。JNシリンダーは、4段変化の水平ピンが2列11本、2段変化の斜めピンが2列10本計21本の組合せにより、カギ違いの数は172億通りにもなります。精度の高い斜めピンの採用により、耐ピッキング性能に優れています。
取付穴の加工
シリンダー、ケースの取付け
取付板(3)を固定板取付ネジ(4)にて取付けてください。(固定板取付ネジは木扉の場合のみ使用してください。)この時、取付板の方向を間違わないようにしてください。シリンダー(5)の後方より化粧リング(6)を挿入し、MIWAマークが上側になるように扉内側より、シリンダー取付ネジ(7)にて固定してください。
錠ケース(8)の角穴の向きにテールピース(9)の向きが合うようにテールピースを回転させ、錠ケースを取付板より錠ケース取付ネジにて取付けてください。
テールピースを切断する場合
テールピース(9)を切断する場合は扉厚により下図の切断明示線より切断してください。
製品仕様
| 製品名 | MIWA 面付本締錠 JNNDZ-1 |
| 材質 | 18-8ステンレス（SUS304） |
| ストライク | (注)ご指示がない場合、ストライクはSK2型になります。 内開きの場合はSK1型(箱型)をご注文ページの備考欄にご指示ください。 |
| 純正キー | 3本付き |
| 扉厚可能範囲 （mm以上〜mm未満） |
25〜33・33〜42（標準扉厚）・42〜50・50〜54 54〜58・58〜62・62〜66 |
【商品紹介】MIWA(美和ロック)面付本締錠JN-NDZ-1本体セット ブロンズ 25-32mm
