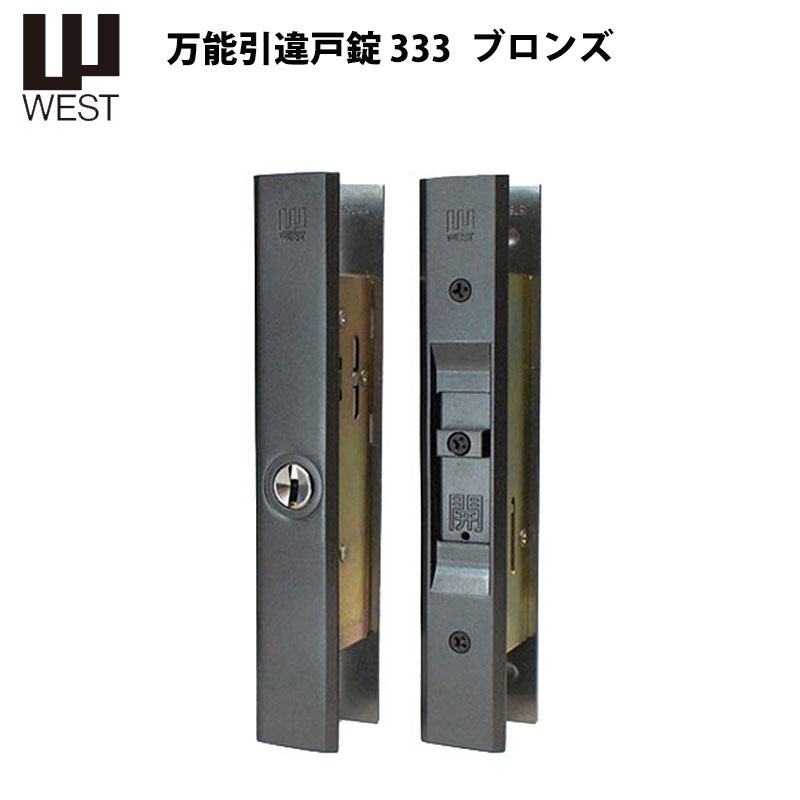

【商品紹介】WEST(ウエスト)引違戸錠333 ブロンズ

【商品紹介】WEST(ウエスト)引違戸錠333 ブロンズ

耐ピッキング性能10分以上のディンプルタイプ引違戸錠!

引戸の中央部分に取付けるディンプルシリンダーです。丸穴と長穴を組み合わせ、さらに深さによる変化も加えたディンプルホールにより複製はほとんど不可能です。ディンプルキーは、リバーシブルで鍵を差し込む向きが決まっていないので、施錠・解錠操作時にストレスがありません。

ディンプルシリンダー

WEST万能引違錠333引戸の中央部分に取付けるディンプルシリンダー引違戸錠です。丸穴と長穴を組み合わせ、さらに深さによる変化も加えたディンプルホールにより複製はほとんど不可能です。

リバーシブルキー

ディンプルキーディンプルキーは、鍵を差し込む向きが決まっていないので、施錠・解錠操作時にストレスがありません。ディンプルキーは5本付属しています。

フリーインサートプラグ

フリーインサートプラグキーの差込口をすり鉢状にすることで、スムーズにキーを差し込むことが可能です。

キーリターンサポート

キーリターンサポート
キーを挿しての施錠・解錠操作をした時に、回したキーが元の位置に戻る動作を補助する機構です。これにより、操作後のキーの引抜がスムーズに行えます。

不正開錠プロテクター

召し合わせのチリ部分から、直接開錠しようとする行為に対するガード機構です。

キー押し回し不要

旧来の引違戸とは異なり、施錠・解錠操作時にキーを押し込む必要がなく、スムーズに操作できます。

網戸対応

取付け面の突出部がほとんど無く、網戸のついた引違戸にも取り付け可能です。(補助ツマミを取り付けた場合はこの限りではありません。)

補助ツマミ

補助ツマミ
室内側からの施錠・解錠操作を容易にするシフター補助部品が付属します。

施工用セットピン

施工用セットピン
シリンダー側外部ケースを取り付けた後、シフター側内部ケースを正しい位置に取付ける作業を補助するピン。取付け精度不足不良による動作不良を防ぎます。

取付け可能な引違戸について

取付け可能な引違戸について

取付け方法

WEST(ウエスト)引違戸錠333取付方法1
WEST(ウエスト)引違戸錠333取付方法2
WEST(ウエスト)引違戸錠333取付方法3

製品仕様

標準対応ドア厚 22〜40mm
切欠寸法 W21-26×H110-150mm
ロックケース S23
付属キー 5本
寸法図(単位:mm) 寸法図
