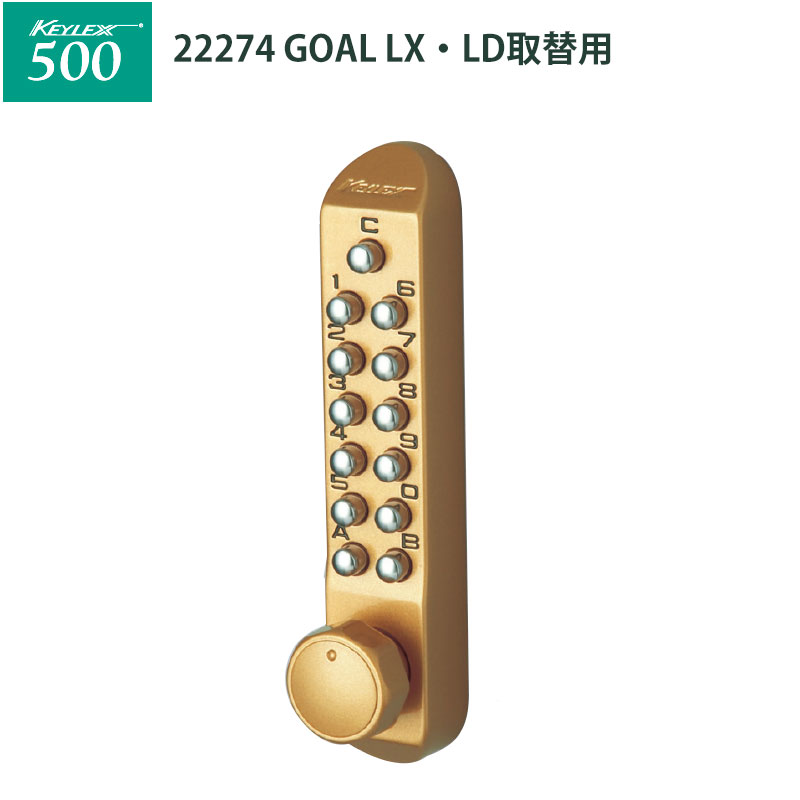

【商品紹介】キーレックス500[GOAL]LX・LD取替用(22274) ゴールド

Bタイプ他社製品取替商品

現在ご使用の他社製品をそのまま利用して、シリンダー部分をキーレックス500に取り替えできます。
また、新規に取り付ける場合は、当該製品の錠・受座・ハンドルをあらかじめご用意ください。

「GOAL」LX・LD取替商品

追加穴加工2か所（φ10mm×2）のみで、取り付けできます。レバーハンドル・錠・受座・サムターンは、今までのものをご使用ください。LD錠の切欠も、錠のカム穴中心から上方へ65mm、161mmの位置にφ10mm穴加工で対応できます。

取替手順

(1)既存の他社製品シリンダーを取り外す。（他のレバー、座、サムターン、錠は使います。）

(2)対応アダプターがある場合は取り付け、フロント板を取付ける。

(3)扉に追加穴加工（ピンク：2か所）

(4)キーレックス500「MIWA」BH・DA/LA取替用と室内丸座を取付ける。

(5)完成

製品仕様（GOAL用）

タイプ	「GOAL」LX・LD取替商品
品番	22274
扉厚	30〜60mm
梱包内容	室外本体、樹脂ベース、GOAL対応アダプター、アダプター固定ねじ、室内受座、丸座固定ねじ
仕上げ	メタリックゴールド
寸法図
切欠図
