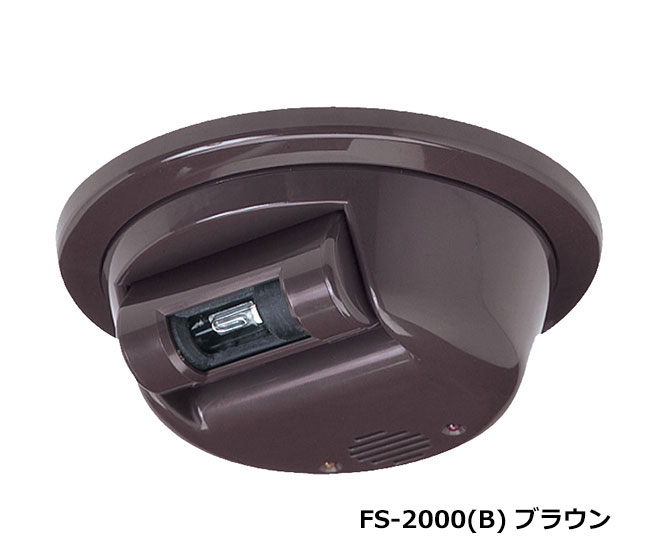

【商品紹介】TAKEX 炎センサー FS-2000 紫外線検出方式 屋内用 ブラウン

炎を瞬時に検出

炎センサーFS-2000は、炎に含まれている紫外線を検知しますので、小さな炎が出た瞬間に動作し、火災になる前に警報を出力します。

エリア調整機能

センサーヘッドが垂直方向に4段階(30度)可変できますので、任意の検知エリアが設定可能です。

警報メモリー機能

センサー本体のメモリー表示灯が警報出力後3分間点滅、47分間点灯しますので、複数のセンサーを設置している場合でも、警報を出力したセンサーを特定することが可能です。

タイマーによる動作設定機能

警報動作は、設定したタイマー時間以上、炎(紫外線)が継続した場合のみ行います。検知タイマーは、使用状況に応じて4段階(1秒、3秒、6秒、15秒)から選択が可能です。
本体裏面のモードセレクターで簡単に設定ができます。

新設設計

警報ブザーは80dB以上の大音量(センサー正面1m)、外部出力を使って運用する場合には、警報音を停止した運用も可能です。また、タンパー出力付で無断取り外しやいたずらの防止に効果を発揮します。

システムアップが可能

炎検知時は内蔵ブザーが鳴動するとともに、外部出力(無電圧リレー接点)が取り出せますので、遠隔地の防災用コントローラなどに接続できます。

配線接続図

検知エリア

外形寸法図

製品仕様

品名	炎センサー
品番	FS-2000(W)：ホワイト FS-2000(B)：ブラウン
検出方式	紫外線検出方式(検出波長185〜260nm)
検知距離	10m(正面でライター炎:7cm)
検知指向角	約120°の円錐状(前方立体角)
角度調整	水平方向:35°：ベース取付穴にて 垂直方向:30°(4段階)：センサーヘッドにて
感度	H(100%)、L(50%) 2段階(スイッチにて)
検知タイマー	1秒、3秒、6秒、15秒 4段階(スイッチにて)
電源電圧	DC10V〜30V(極性なし)
消費電流	待機時:25mA以下 警報時:75mA以下(警報音:有) 40mA以下(警報音:無)
外部出力	無電圧リレー接点:1c(警報時:開・閉) 接点動作:オフディレイ動作(約2秒) 接点容量:AC/DC30V・0.3A(抵抗負荷) (接点保護抵抗3.3Ω内蔵)
警報メモリー機能	メモリー表示灯が3分点滅、47分点灯するオートリセット動作 (不要の場合は付属のマスクシールを貼付る)
表示灯	●警報表示灯(赤) オフディレイ約10秒点灯 ●メモリー表示灯(黄) メモリー起動時:点滅 メモリー表示時:点灯
警報音(ブザー)	警報時:オフディレイ約10秒間に0.2秒毎断続鳴動 音圧:80dB以上(センサー正面1m) (消音設定可能)
タンパー出力	無電圧接点:b接点 動作:本体をベースより取外した際に開 定格:AC/DC30V・0.1A(抵抗負荷)
配線接続	分離式ベースに端子接続(M3セルフアップ端子)
使用可能周囲温度	-10℃〜+60℃(結露、氷結なきこと)
設置場所	屋内:天井面・壁面取付
質量	約150g
外観	ABS樹脂
