【商品紹介】アルファ取替用握玉(ドアノブ)ディンプルキータイプ D36KN-TRW-32D-2型(MIWA HM用)

【商品紹介】アルファ取替用握玉(ドアノブ)ディンプルキータイプ D36KN-TRW-32D-2型(MIWA HM用)

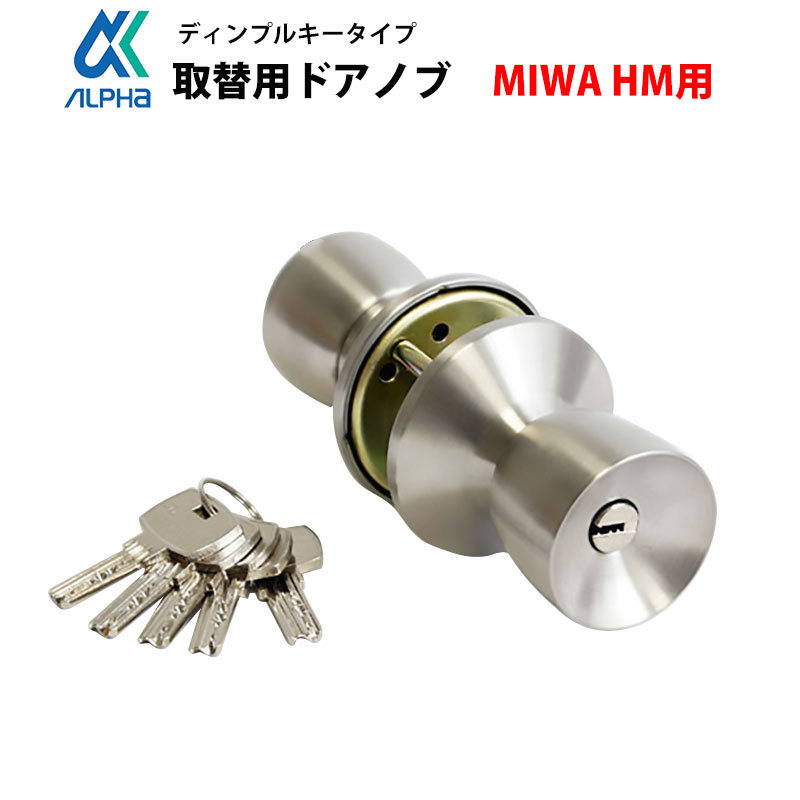

高性能ディンプルキーのMIWA(美和ロック)HM用のドアノブ

防犯性に優れたALPHA(アルファ)ディンプルキータイプのMIWA(美和)HM用ドアノブセットです。リバーシブルキーなのでで、カギの向きを気にせず挿入でき快適な操作性です。対応ドア厚は25〜42mmです。取付けビスピッチは44mの固定です。

耐ピッキング性能の高いディンプルキータイプ美和HM用ドアノブセット

アルファ取替用握玉D36KN-TRW-32D-2型

防犯性に優れたALPHA(アルファ)ディンプルキータイプのMIWA(美和)HM用ドアノブセットです。リバーシブルキーなのでで、カギの向きを気にせず挿入でき快適な操作性です。対応ドア厚は25〜42mmです。取付けビスピッチは44mの固定です。

取替可能な握玉(ノブ)について

下記の条件全てに当てはまる握玉(ノブ)で取替が可能です。

◆CHECK1 適合メーカー

MIWA HM用

MIWA(美和ロック)HM用です。上右の写真のように2スピンドルタイプです。


◆CHECK2 錠ケースのタイプ

ドアノブの形状 取替不可
上記画像のようにデットボルトとラッチボルトが別々のタイプが取替可能です。 上記画像のようにデッドボルトが無いモノロック(円筒錠)は取替ができません。モノロック(円筒錠)はノブの中にシリンダーが組み込まれており、一般的にノブの中央にプッシュボタンが付いている室内扉用です。

◆CHECK3 ドアの厚み

[*movie=5vYz4PETjuY,扉厚の測り方!,,*]

ドア厚25〜42mmのドアに対応します。


◆CHECK4 ビスピッチ

握り玉の取り外し
握り玉を外します。室内側の根元の部分を反時計回りに回すと大体の握り玉は外れます。

※滑り止め付軍手やゴム手袋をして手で回しても固くて回らない場合は、専用レンチ(ファスナー)やウォーターポンププライヤー等の工具が必要です。
ビスピッチは44mm固定
中の板の部分を止めているビスの真ん中から真ん中の長さ(この長さ部分)44mmであれば取替可能です。

交換の手配について

もし、お客様での交換が不安な場合は、弊社から取替の手配をすることも出来ます。
詳しくは下記をご確認ください。

セット内容セット内容

※交換を依頼される方は左の画像をクリックし、商品と一緒にご注文ください。取付施工などについての詳しい内容は右の画像をクリックしてください。

ご購入時のご注意

  • 適合の商品かご不安な場合は、お電話、もしくはメールにてご確認いただきましてからご購入ください。
  • ドアの厚みは25〜42mmに対応いたします。

ドアノブの取り外し方

ドアノブを外すノブと丸座は一体になっているので、内側の丸座をファスナーで左に回して外す。


セットプレート取り外しセットプレートのビスを外し、セットプレートと外側のノブを外す。

取替ノブの取付け方法

取替ドアノブの取付け方法
デッドボルトを出した状態で、上図のように取付ける。内側ノブのサムターンを横に調整して、デッドボルトが出た状態で角芯と半月芯を内側ノブの角穴と半月溝に合わせてはめ込み、ファスナーで締める。

※スペーサーを使用する場合は、A部とB部を合わせる。
※上図は左勝手です。右勝手の場合は逆になります。

ドア厚が狭い場合はスペーサーで調節できます

ドア厚が狭い場合はスペーサーで調整

寸法図

寸法図
